雷式夾測(cè)定儀技術(shù)參數(shù)

雷式夾測(cè)定儀技術(shù)參數(shù)

適用范圍

適用于硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥以及指定采用GB1346-89<水泥標(biāo)準(zhǔn)稠度用水量、凝固時(shí)間、安全性檢驗(yàn)方法》的其它品種水泥，由游離氧化鈣造成的體積安全性的測(cè)試。

使用與維護(hù)

1、雷氏夾每次使用前對(duì)雷氏夾進(jìn)行彈性要去檢驗(yàn)，具體做法如下：將雷氏夾一指針根部掛在測(cè)定儀昡線上，另一指針根部掛300g砝碼，兩指針間距離加2X=17.5±2.5mm,去掉砝碼后指針恢復(fù)原尺寸。檢驗(yàn)合格后方可使用。

2、雷氏夾試件的制備方法：

將預(yù)先準(zhǔn)備好的雷氏夾放在已稍擦油的玻璃板上，并一只手用寬10mm小刀插到15次左右然后抹平，蓋上稍涂油的玻璃板，壓上配重塊，立即將雷氏夾連同試件和玻璃板移至濕氣養(yǎng)護(hù)箱（控制溫度20±1度濕度大于90%）內(nèi)養(yǎng)護(hù)24±2h

3、雷氏夾試件的沸煮

先測(cè)量帶有試件并經(jīng)養(yǎng)護(hù)的雷氏夾兩指針尖端的間距精確到0.5mm，并用編號(hào)做記錄，按著將雷氏夾連同試件放入沸煮箱重蓖板上，指針朝上試件之間互補(bǔ)交叉，然后在30±5min內(nèi)加熱至沸騰，并恒溫3h±5min

z后按測(cè)得沸煮后兩指針尖端間距與沸煮前的差值多少來(lái)判斷試件的合格與否。

4、雷氏夾用后去掉式樣及污物后放妥，嚴(yán)禁堆放或其它物體相互擠壓。

主要技術(shù)指標(biāo)

專用砝碼重量 300g

z值刻度板z小刻距 0.5㎜

凈重 ≈1.65㎏

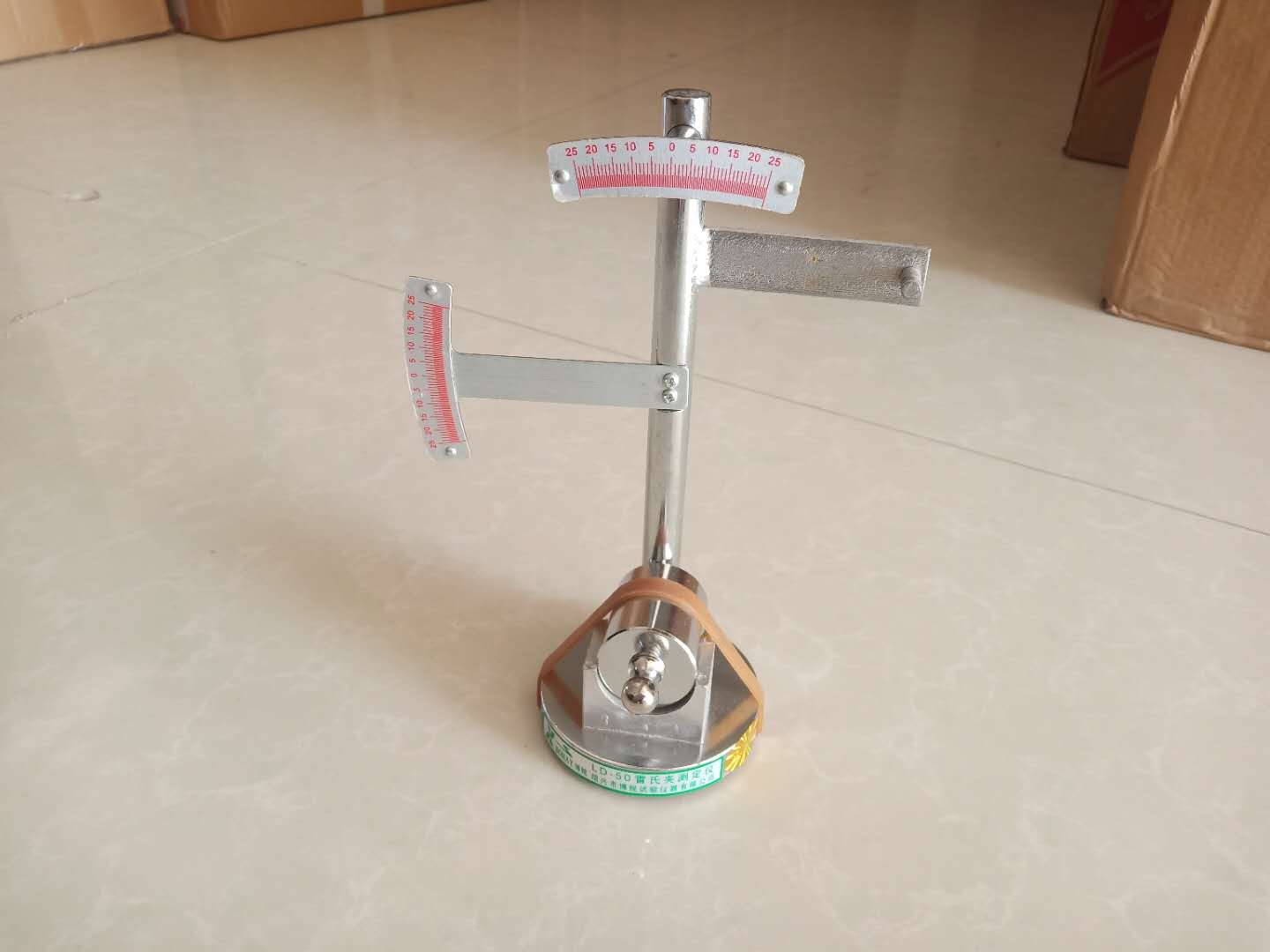

結(jié)構(gòu)

由支架、標(biāo)尺、底座等零件組成
