百分表技術參數

工作原理

百分表的工作原理，是將被測尺寸引起的測桿微小直線移動，經過齒輪傳動放大，變?yōu)橹羔樤诳潭缺P上的轉動，從而讀出被測尺寸的大小。百分表是利用齒條齒輪或杠桿齒輪傳動，將測桿的直線位移變?yōu)橹羔樀慕俏灰频挠嬃科骶摺?/span>

測量范圍

百分表的結構較簡單，傳動機構是齒輪系，外廓尺寸小，重量輕，傳動機構惰性小，傳動比較大，可采用圓周刻度，并且有較大的測量范圍，不僅能做比較測量，也能做絕對測量。

主要用途

主要用于測量制件的尺寸和形狀、位置誤差等。分度值為0.01mm，測量范圍為0-3、0-5、0-10mm。

構造組成

百分表的構造主要由3個部件組成：表體部分、傳動系統、讀數裝置。

布局

百分表的布局較簡略，傳動組織是齒輪系，外廓尺度

百分表結構示意圖

小，重量輕，傳動組織慵懶小，傳動比較大，可采用圓周刻度，并且有較大的丈量規模，不僅能作比較丈量，也能作肯定丈量。

百分表的作業原理，是將被測尺度導致的測桿細小直線移動，經過齒輪傳動擴大，變?yōu)橹赣嬙诳潭缺P上的轉變，然后讀出被測尺度的巨細。

百分表的布局主要由3個部件組成：表體部分、傳動系統、讀數設備。

百表已施行出口商品質量答應準則，未取得出口質量答應證的商品禁絕出口。

出口許可

百分表已實施出口產品質量許可制度，未取得出口質量許可證的產品不準出口。

結構原理

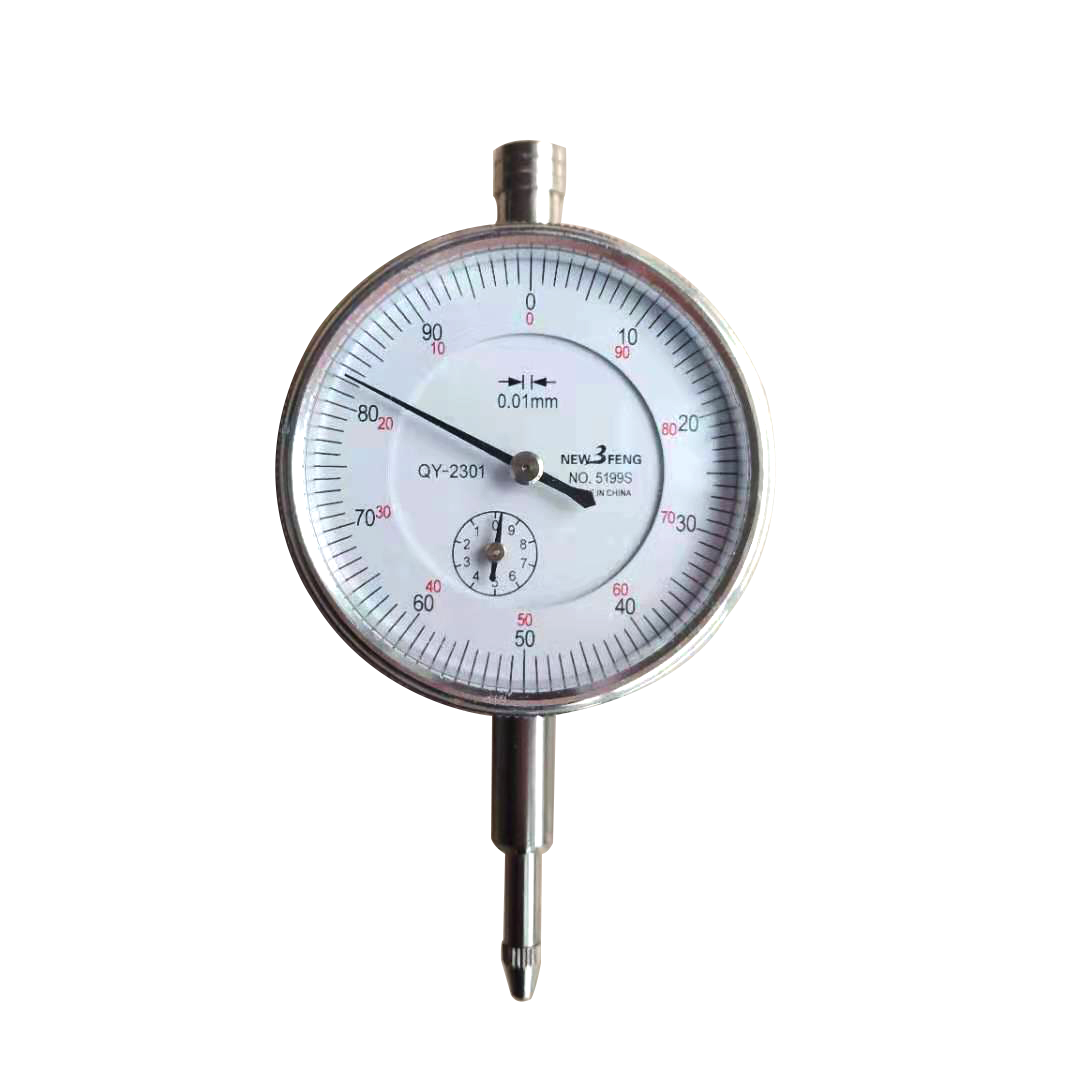

百分表是一種精度較高的比較量具，它既能測出相對數值，也能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝工件時的精密找正。百分表的讀數準確度為0.01mm。百分表的結構原理如圖1所示。當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格?？潭缺P在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量?？潭缺P可以轉動，以便測量時大指針對準零刻線。

讀數方法

百分表的讀數方法為：先讀小指針轉

過的刻度線（即毫米整數），再讀大指針轉過的刻度線并估讀一位（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。 [1]

注意事項

1）使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有任何軋卡現象，每次手松開后，指針能回到原來的刻度位置。

2）使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。

3）測量時，不要使測量桿的行程超過它的測量范圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。

4）測量平面時，百分表的測量桿要與平面垂直，測量圓柱形工件時，測量桿要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。

5）為方便讀數，在測量前一般都讓大指針指到刻度盤的零位。 [2]

主要應用

百分表的一個非常重要的應用就是用來測量形狀

百分表的主要應用測量圖

和位置誤差等機械測量，如圓度、圓跳動、平面度、平行度、直線度等，利用百分表來測量機械形位誤差有個非常簡單且效率高的方法，就是可以直接利用我們的數據分析儀連接百分表來測量，無需人工讀數，數據分析儀軟件可對百分表數據進行采集及分析數據，并計算出各測量結果，可以大大提高測量效率。測量示意圖（見右圖）：

維護保養

維護與保養

1. 遠離液體，不使冷卻液、切削液、水或油與內徑表接觸。

2. 在不使用時，要摘下百分表，使表解除其所有負荷，讓測量桿處于自由狀態。

3. 成套保存于盒內，避免丟失與混用。
