DLY-1 粗粒土垂直滲透變形儀的技術參數

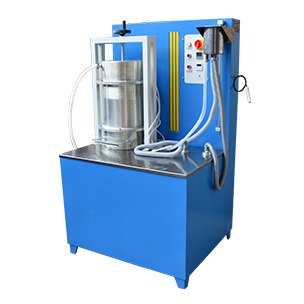

DLY-1 粗粒土垂直滲透變形儀

一、產品介紹

DLY-1粗粒土垂直滲透變形儀符合DL/T5356-2006水電水利工程粗粒土試驗規程，試驗方法采用滲透水流從下向上，主要用于測定粗顆粒土在滲流水通過時，試樣的垂直滲透系數和細顆粒隨滲流逐漸流失的臨界坡降（管涌）及土體整體浮動時的破壞坡降（流土）。

二、執行標準

DLT5356-2006《水電水利工程粗粒土試驗規程》

三、工作原理

設備試樣容器為金屬圓筒型式。圓筒上、下兩面裝有金屬多孔透水板，試樣底部進水，其側面有水頭壓力測量開關和排氣三通與水位測量排連接。試樣中部側面不同高度有兩個水位測量開關與相應的水位測量排管連接，試樣的頂部設有溢水口用于測量滲透流量，溢水壓力由頂部的測量排管測量。

五、技術參數

1、試筒規格：ф300㎜

2、試筒高度：340㎜

3、供水箱規格：ф510㎜、高度500㎜

4、量筒：1000ML

5、量筒：100ML

六、操作流程

打開電源

漏水情況檢查

查看各接口是否連接，上升可調水桶至z高位，按下進水鍵通水，待四個水位指示平穩后，檢查儀器的各部件是否有堵塞和漏水等。檢查完畢若無漏水處，降低可調水桶至底位，使儀器中水位與下透水板的下沿齊平。

填入試樣

1、取去頂蓋，在下透水板上鋪設濾網，沿筒身壁和濾網之間的接觸縫隙涂一圈止水材料。

2、開啟全部測壓孔，使之處于排氣狀態。

3、試樣分3～5層裝填，每層的級配應相同。裝填分層厚度：砂類土可為2㎝～3㎝；礫類土可為試樣大粒徑的1.5～2倍。必要時可酌加相當于試樣質量1%～2%的水，拌和均勻后在進行裝填。

4、將每份稱好的試樣均勻分層裝入試樣筒，用擊實錘擊實并達到要求的高度，對于風化石渣或者擊碎的土料可采用振動加密法。

飽和試樣

調節可調水桶高度，使可調水桶水位略高于試樣底面，再緩慢提升可調水桶，每提升1㎝，應穩定10min后再提升可調水桶。隨試樣水位的上升，待水溢出出水段為止，使試樣充分浸潤飽和。此時各測壓管水位應與出上水位齊平。

開始試驗

1、根據試樣中的細粒含量，初步判斷試樣滲透變形的破壞形式：若為管涌破壞形式，滲透初始坡降宜為0.02～0.03,遞增值為0.05,0.10,0.15,0.20,0.30,0.   40,0.50,0.70,1.00,1.50,2.00，以后按1.00～2.00遞增，當接近臨界坡降時，滲透坡降遞增值應酌量減小；當為流土破壞形式時，數值可適當增大。

2、按上述規定逐次升高水桶水位。每次升高水桶水位后，應使出水段水流出流30min～60min,待水流穩定后，測記各測壓管水位并用量筒測讀滲水量。每級水頭下測讀次數不應少于三次，每次測讀時間間隔視滲水量大小而定，宜為10min～20min,同時測讀進出口段的溫度。當三次測讀的水位及滲水量基本穩定，即可提升至下一級水位。取讀數接近的三次平均值作為試驗值。對非管涌土，時間可適當延長。

3、應觀察試驗過程中出現的各種現象，如出水的渾濁程度，氣泡冒出，細顆粒跳動、移動或被水流帶出，土體懸浮，滲流量及測壓管水位的變化等，并進行詳細描述。當出現臨界坡降或破壞坡降前兆時，應及時調整坡降遞增值。

4、當試樣發生破壞或水頭無法再繼續增加時，即可結束試驗。對于只需進行滲透系數測定的滲透試驗，可在出現臨界坡降后，繼續施加1～2級水頭后結束試驗。

5、試驗結束后，關進水段，吸取試樣上余水，觀察試樣變化，根據需要量測試樣試后高度。加有荷載的試樣應及時卸荷并觀測回彈情況，卸下頂蓋，吸取試樣上余水，卸除上透水板。放盡儀器余水，拆除試樣。根據需要，測試樣試后顆粒級配。

6、在進行試驗的同時，宜繪制滲透坡降與滲流速度關系曲線。以滲透坡降為縱坐標，以滲流速度為橫坐標，繪制在雙對數坐標紙上，必要時還可繪制滲流速度與時間關系曲線。根據曲線變化，及時調整每級水頭的持續時間和水位的級差。
