主要技術參數

1.上、下壓板寬度 >40mm

2.上、下壓板長度 40mm

3.上、下壓板自由距離 >45mm

4.毛重/凈重 5kg

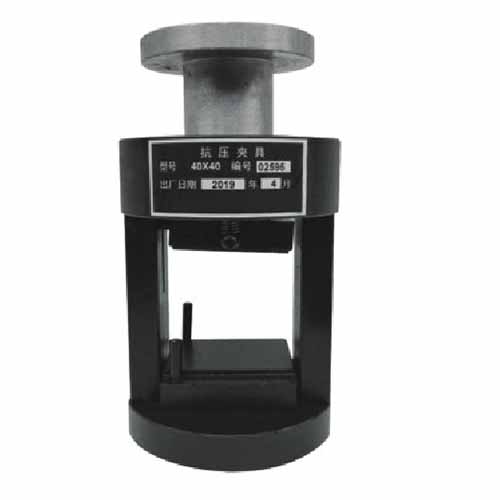

水泥抗壓夾具結構：

 本夾具具有堅固的夾具體，在夾具體下部孔內固定著下壓力板，用作承放水泥試塊之用。在下壓力板上裝有二只定位銷，用 夾具體上部孔內緊配襯套，襯套內裝有上球座，上球座在孔內能自由軸向移動和轉動。上壓力板由掛簧銷，拉簧，螺母，球面圓 互連接，掛吊在夾具體上，并與上球座球面接觸，以保證試塊上、下平面不平行時，使上壓力板能自動回轉，使其平面與試塊上觸，在上壓力板一側裝有導向圓銷，插入夾具體中部長槽內，使上壓力板不能在水平面轉動。通過旋轉球面圓柱頭螺釘可調整上 位置。上、下壓力板之距一般調整為45~50，當試塊加壓時，上球座受力向下移動，使上壓力板接近試塊上平面,卸壓后由于拉簧 板能自動復位。

水泥抗壓夾具技術要求

1、定位銷直徑：5 毫米；兩個定位銷的中心間距：68．5 毫米。

2、框架底部下壓板裝配孔：φ50 毫米；中心定位孔：φ8x8 毫米。

3、上、下壓板工作面光潔度不低于△7，平面度不大于0．03 毫米，其余部分光潔度不低于△5。

4、上、下壓板硬度：HRC50-55。

5、座球面半徑：25 毫米；球座凸出上壓板的高度：11 毫米。球座凸面部分光潔度為△7，凹面光潔度為△9。由球面中心到 有－寬虔4-5 毫米的環帶，保證球座凸凹面為環狀接觸。

6、抗壓夾具不放試體時，若加壓到工作位置，壓力機不應有負荷示值。

7、上壓板兩端面處刻有中心線（中心線的寬度為 0．2-0．3 毫米），保證定位銷到 壓板中心的距離。

8、抗壓夾具的零部件不得有碰傷或劃痕。

水泥抗壓夾具使用與維護：

本夾具適用于任何類型的壓力試驗機，使用時應將本夾具安放在壓力試驗機下壓力板上，由夾具底部Ф8孔定位以對中心位 上、下壓力板平面上擦干凈，放入水泥試塊，試塊寬的一邊緊靠定位銷調整壓力試驗機的上壓力板與夾具的上球座的上平面接觸 壓，記錄試塊壓碎時壓力試驗機的示值 單位：N，除以試塊面積（40×40=1600mm2）即可很方便地求出抗壓強度 單位：MPa
